Dübel Yükleri
05-12-2018
14:15
Dübellerin taşııyacağı yükler iki sınıfa ayrılmıştır.

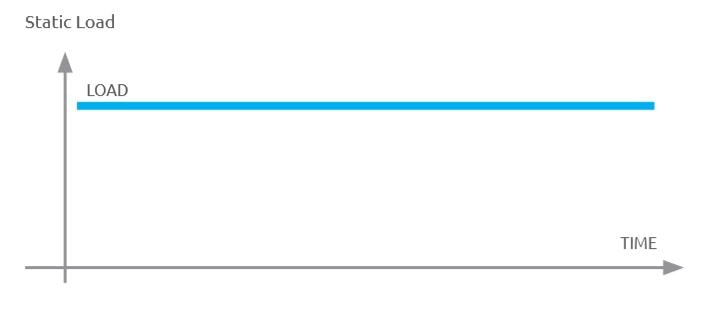

1. Statik (Sabit) Yükler ;
Zamanla değişmeyen dış etkenlerden bağımsız hep aynı kalan yüklerdir.

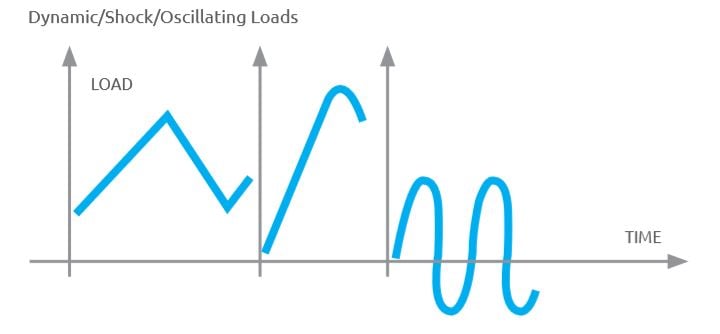

2. Değişken Yükler ;
Zamanla değişen dış etkenlere göre farklılık gösteren yüklerdir.
Bu yükler kendi arasında üçe ayrılır.
a) Salınım Yapan Yükler ; Vibrasyonla oluşan yüklerdir. Kısa zaman aralıklarında değişen yönlerde ve değişen büyüklüklerde dübele kuvvet uygular. Örnek; motor vibrasyonu
b) Dinamik Yükler ; Orta ya da uzun vade de değişen yüklerdir. Dübele farklı yönlerde kuvvet uygular. Örnek; Rüzgar yükleri. Rüzgar dış cephe dübellerine dinamik yük uygular.
c) Şok Yükler ; Çok kısa bir zaman diliminde yüksek değerlere ulaşan yüklerdir.
Örnek ;
Güvenlik ağı dübelleri. Güvenlik ağına eğer bir insan düşerse dübellere şok yük uygulamış olur. Bu yüzden dübellerin kalitesi ve ETA sertifikası ile sertifikalandırılmış olması çok önemlidir. Çünkü ETA sertifikası dübelin her koşuldaki taşıdığı yük değerlerini hesaplamış bir sertifikadır.
Delinatör ve Kasis Dübelleri ; Bu malzemelerin üzerinden her araç geçtiğinde dübeller şok yüke maruz kalır. Bu yüzden dübelin kalitesi çok önemlidir. Kaliteli olmayan bir dübel zamanla yerinden çıkar.
Yükler dübellere 3 çeşit kuvvet uygular.

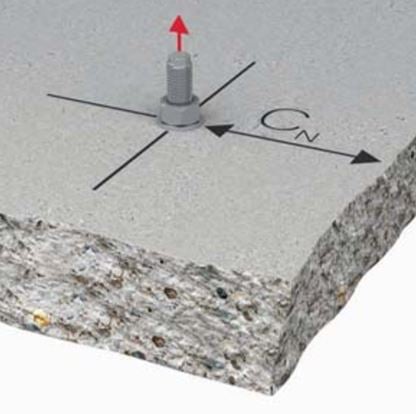

Çekme Kuvveti ; Dübele paralel doğrultuda uygulanan kuvvettir. Dübeli yerinden çekip çıkarmaya çalışır

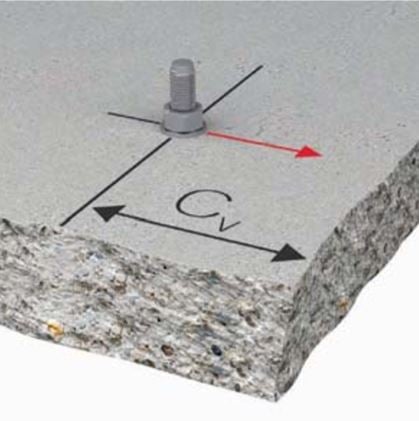

Kesme Kuvveti ; Dübele dik doğrultuda uygulanan kuvvettir. Dübeli kesip koparmaya çalışır.
Kombine Yükler ; Dübele farklı açılar ve farklı doğrultularda uygulanan kuvvetlerdir.
